主題內容與適用范圍 本標準規定了立式電機軸承用LYJH型油冷卻器(以下可簡稱油冷卻器)的型式、基本參數、技術要求、試驗方法和檢驗規則、標志及包裝的要求。 本標準適用于立式電機軸承用雙金屬擠片式的翼片管(以下可簡稱翼片管)環型油冷卻器。 引用標準 GB 191包裝儲運圖示標志 GB 1527拉制銅管 GB 6893工業用鋁及鋁合金拉(軋)制管GB 8890熱交換器用銅合金管 型號 油冷卻器型號由類型代號、規格代號二部分組成。 (1)、類型代號由四個漢語拼音大寫字母組成。第一個字母L-表示冷卻器 第二個字母Y-表示被冷卻的介質為油 第三個字母J-表示冷卻水管為雙金屬擠片式翼片管第四個字母H表示油冷卻器的形狀為環形

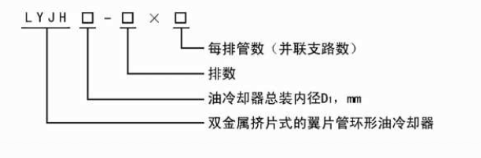

(2)、型號含義
油冷卻器的結構形式與基本參數 (1) 油冷卻器總裝內徑D1為560~ 1470mm時，其結構為整體彎形，具有進出水接口各一個，結構型式見圖1.如用戶需要由兩瓣扇形環拼接組成，可與制造廠商協商。 (2) 油冷卻器總裝內徑D1大于1470~2450mm時，其結構由四瓣(或二瓣)扇形環拼接組成，具有進出水接口各一個，結構型式見圖2。 (3) 油冷卻器總裝內徑D1大于2450mm時，油冷卻器分成兩組，每組由二瓣扇形環拼接組成，每組有進出水接口各-個，結構型式見圖3。

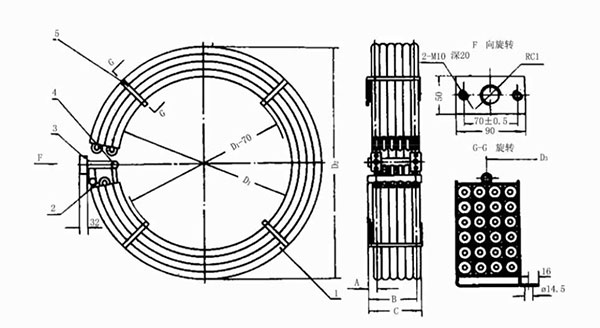

圖一 LYJH***-4*6型典型圖
1-翼片管；2-U型聯接管；3-聯接板；4-聯接管；5-盤狀托架

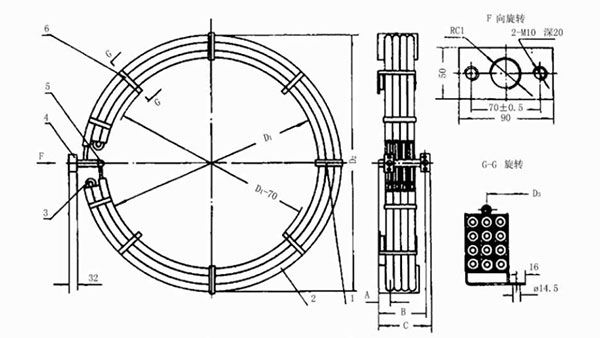

圖2 LYJHXXX-3*4型典型圖
1-聯接管板；2-翼片管；3-U型連接管；4-聯接板；5-聯接管；6-盤狀托架

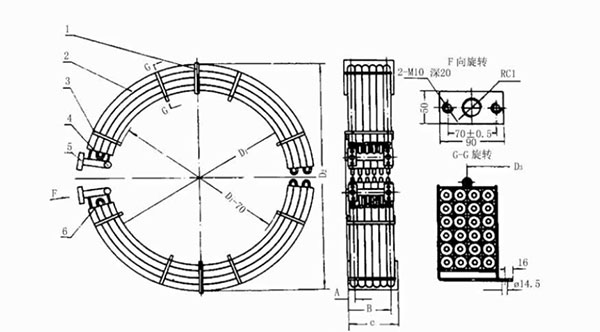

圖3 LYJHXXX-4*6型典型圖
1-聯接管板；2-翼片管；3-盤狀托盤；4-聯接管；5-聯接板；6-U型連接管

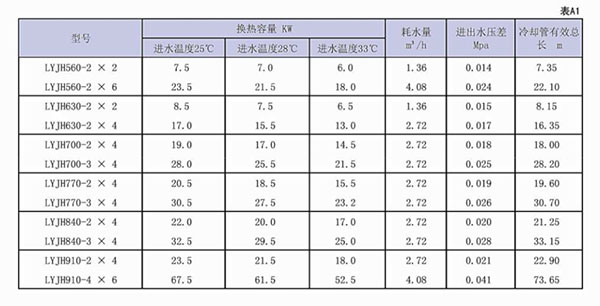

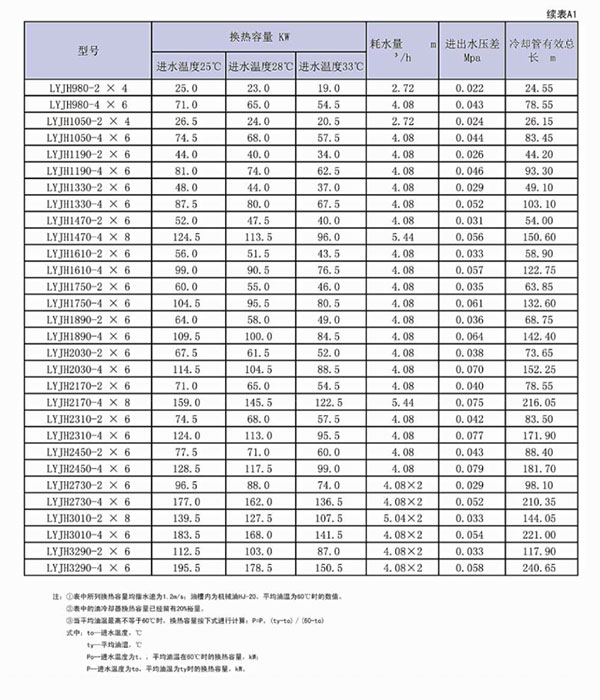

(5) 油冷卻器的冷卻水管采用基管外徑為16mm,翼片外徑為35mm的雙金屬擠片式翼片管。 (6) 油冷卻器的總裝內徑D1在下列尺寸內選擇: 560、630、700、770、840、 910、980、 1050、 1190、 1330、 1470、 1610、 1750、 1890、 2030、 2170、2310、 2450、 2730、 3010、 3290mm。 根據用戶的要求，可與制造廠協商選用其他尺寸。 (7) 油冷卻器的翼片管排數和每排管數本標準不作規定，由用戶自行確定。 (8) 油冷卻器的進出水管的聯接板位置以及圖1一圖3所示油冷卻器的安裝尺寸(A、B、C、D2、D3)，根據用戶要求設計。 (9) 額定換熱容量 額定換熱容量是指技術要求中有關設計參數下的換熱容量。換熱容量根據電機軸承的設計要求確定，具體選用時可參照附錄A (參考件)。 技術要求 (1) 油冷卻器在下列條件下運行: a、冷卻水進水溫度，對水輪發電機一般不超過28C。其他類型立式電機-般不超過33"C；
b、水速應下低于1. 2m/s;

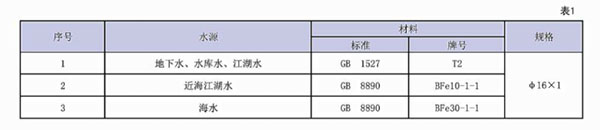

C、工作水壓按不低于0.2MPa進行設計，當要求超過0.2MPa時，在專用技術條件中說明:d、冷卻水質應無混雜物，并應有合適的過濾沉淀裝置，防止堵塞。 (2)翼片管參數 a、翼片管的基管根據不同的水源推薦按表1的規定選擇。
b、鋁翼片外徑35mm，片距3.2mm，根徑17.2mm，片厚0.33mm，材料為L(zhǎng)2（按GB 6893）。
(3) 油冷卻器上所用的緊固件，應經過鍍鋅處理。

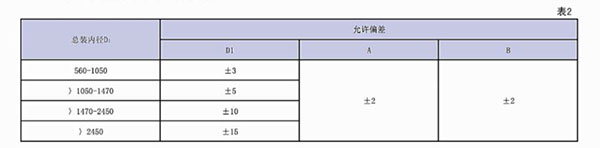

(4) 油冷卻器總裝后的允許尺寸偏差見表2。
(5) 翼片管表面應清潔，翼片不得有磕碰和倒塌等缺陷。 (6) 翼片根部應完全包覆基管，不得有開裂現象。 (7) 翼片頂部不允許存在深度大干翼片高度1 / 3的開裂現象。 (8) 油冷卻器所用的翼片管傳熱品質系數應不低于880(傳熱品質系數的測定方法見附錄B)。 (9) 油冷卻器應能承受2倍的額定工作水壓試驗，歷時60min, 而不發生滲漏現象。 試驗方法和檢驗規則 (1) 翼片管進行單管傳熱品質系數的測定方法見附錄B。測定時，( 對同批材料、同種規格、同批軋制的翼片管)每生產100根為一單元抽試- -根， 不足100根按100根計。當所測傳熱品質系數小于880時，則將該單元對分為兩組，各抽取一根重新測定，若再不合格:則該組翼片管作不合格處理。 (2) 每臺油冷卻器應經檢驗合格，并附產品合格證方可出廠。 (3) 檢驗項目包括: a、外形尺寸及外觀檢查; b水壓試驗; c單一翼片管傳熱品質系數的測定(見附表B)。 (4) 在特殊情況下，需作換熱性試驗時，由供需雙方協商解決。 標志及包裝 (1) 在產品合格證中除表明產品合格證外，還應表明如下內容: a 產品名稱; b 產品型號: c 額定換熱容量，kW (油槽平均油溫，°C) : d 進水溫度，°C; e 耗水量，m 3 /h; f 工作水壓，MPa;
g 重量，kg; h 出品日期: i 出廠編號: j 標準編號; k 制造廠名。 (2) 在油冷卻器出水聯接板上應敲有型號、制造廠代號和出品編號。 (3) 油冷卻器在包裝前應排盡內部積水，進出水管聯接板應有封蓋。 (4) 油冷卻器的包裝應能保證在正常的儲運條件下，自發貨之日起- -年時間內不致因包裝不善而導致受潮與損壞。(5)包裝箱外壁的文字和標志應清楚整齊，內容如下: a 發貨站及制造廠名: b 收貨站及收貨單位名稱; C 油冷卻器型號: d 油冷卻器的凈重及連同箱子的毛重: e 箱子尺寸: f 在適當位置應標有“防潮”、“不得倒置” 等字樣，其圖示標志應符合GB191的規定。 (6) 產品合格證、產品外形圖、水壓試驗報告、傳熱品質系數試驗報告隨每臺油冷卻器供給用戶。文件應放在防潮袋內，并固定在包裝箱內部。
